Série PG160 - DC motor s planetovou převodovkou

DC motor série PG160 s planetovou převodovkou

Moment: 21...2400 g-cm
Otáčky: 1,9...2400 ot/min
Napětí: 6, 9, 12, 24 V
Průměr: 16 mm

  • Kvalitní stejnosměrný komutátorový motor s kovovými kartáči
  • Obsahuje filtr k potlačení elektromagnetického rušení
  • K dispozici také verze s enkodérem
  • Planetová převodovka s kovovými ozubenými koly (kromě prvního stupně)
  • Z důvodu snížení hlučnosti jsou ozubená kola prvního stupně převodovky z plastu
  • Výstupní hřídel je uložena v kluzném ložisku

Možné úpravy: napájecí napětí 6 V nebo 9 V, celokovová převodovka

Vlastnosti motoru s převodovkou

Převodový poměr 4:1 14:1 19:1 29:1 62:1 72:1 84:1 104:1 128:1 157:1
12 VJm. moment [g-cm] 21 60 82 120 220 260 300 380 460 550
Jm. otáčky [ot/min] 1330 430 315 205 100 85 73 59 48 39
24 VJm. moment [g-cm] 31 85 120 180 330 380 450 560 690 850
Jm. otáčky [ot/min] 2400 760 555 365 170 150 130 105 85 69
Hmotnost [g] 37 41 41 41 45 45 45 45 45 45
Převodový poměr 231:1 316:1 370:1 455:1 561:1 690:1 1014:1 1621:1 1996:1 3027:1
12 VJm. moment [g-cm] 700 950 1100 1350 1700 2000 2400 2400 2400 2400
Jm. otáčky [ot/min] 26 19 16 13,5 11,0 8,9 6,0 3,8 3,2 2,3
24 VJm. moment [g-cm] 1000 1400 1600 2000 2000 2000 2400 2400 2400 2400
Jm. otáčky [ot/min] 47 34 29 24 19,5 15,9 11 7,2 6,1 4,1
Hmotnost [g] 49 49 49 49 49 49 53 53 53 53
Rozměry DC motoru s planetovou převodovkou série PG160

Vlastnosti převodovky

  • Vůle naprázdno ≤ 3 °
  • Radiální zatížení ≤ 0,5 kg (10 mm od příruby)
  • Axiální zatížení ≤ 0,5 kg
  • Síla při lisování na hřídel ≤ 1,5 kg
  • Radiální vůle ≤ 0,08 mm
  • Osová vůle ≤ 0,2 mm
  • Provozní teplota -10...60 °C
  • Relativní vlhkost 20...85 %
Převodový poměr 4:1 14, 19, 29:1 62, 72, 84, 104,
128, 157:1
231, 316, 370,
455, 561, 690:1
1014, 1621,
1996, 3027:1
Max. trvalý moment [kg-cm] 0,8 1,2 1,6 2,0 2,4
Účinnost [%] 80 70 60 50 40
Délka L [mm] 15,05 18,70 22,35 26 29,65

Vlastnosti motoru

Jm. napětí
[V]
Jm. moment
[g-cm]
Jm. otáčky
[ot/min]
Jm. proud
[mA]
Otáčky naprázdno
[ot/min]
Proud naprázdno
[mA]
Jm. výkon
[W]
6 7,4 6550 ≤160 8000 ≤65 0,498
9 7,0 6500 ≤110 8000 ≤50 0,473
12 6,1 6200 ≤85 8000 ≤50 0,394
24 9,0 11000 ≤90 13500 ≤50 1,026

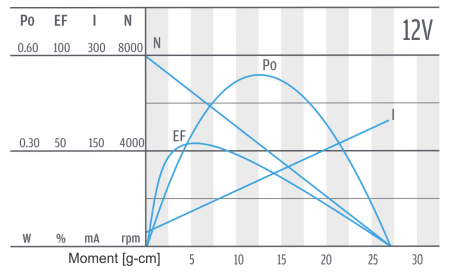

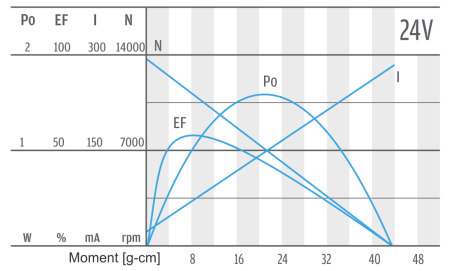

Série PG160 - charakteristika motoru
