Nacházíte se: Hlavní stránka > Lineární aktuátory > Série ID10 - ACME
Lineární aktuátor série ID10 - ACME šroub
Zdvih: 102...610 mm
Síla: 1500...3500 N
Rychlost: 7,4...26,7 mm/s
Napětí: 12 a 24 V
- Technické parametry
- Ceník
- Lineární aktuátor se stejnosměrným motorem
- Trapézový (ACME) šroub
- Čelní převodovka
- Nastavitelné spínače krajních poloh
- Nastavení směru pohybu pístu pomocí změny polarity napětí
- Stupeň krytí IP65
Možné úpravy: délka vodičů, napájecí napětí 36 nebo 48 V, průměr otvoru v pístu...

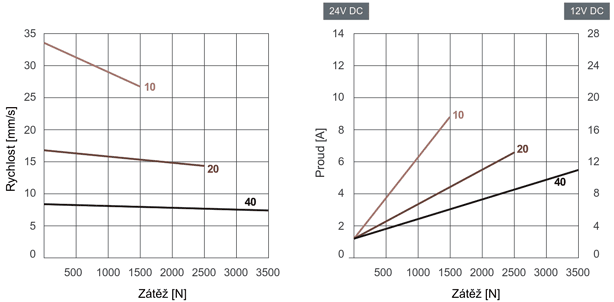

Parametry aktuátoru
Převodový poměr | 10:1 | 20:1 | 40:1 | |||
---|---|---|---|---|---|---|
Maximální síla | 1500 N | 2500 N | 3500 N | |||
Rychlost při max. ztížení | 26,7 mm/s | 14,3 mm/s | 7,4 mm/s | |||
Statické zatížení | 4500 N | 4500 N | 4500 N | |||
Napětí | 12 V | 24 V | 12 V | 24 V | 12 V | 24 V |
Proud při jmenovitým zatížení | 17,6 A | 8,8 A | 13,2 A | 6,6 A | 11,0 A | 5,5 A |
Provozní podmínky
- Zatěžovatel: 25 % (2 min. nepřetržitého provozu v cyklu 8 min.)
- Provozní teplota: -25...+65 °C
- Kovová ozubená kola
- Ochrana proti přetížení (prokluzná spojka)
Rozměry
Zdvih S [mm] | 102 | 153 | 203 | 254 | 305 | 457 | 610 |
---|---|---|---|---|---|---|---|
Délka v zasunutém stavu A [mm] | 359 | 410 | 460 | 511 | 613 | 765 | 918 |
- Tolerance zdvihu ±3,0 mm
- Délka kabelu 250 mm
