Stejnosměrný aktuátor série LD3

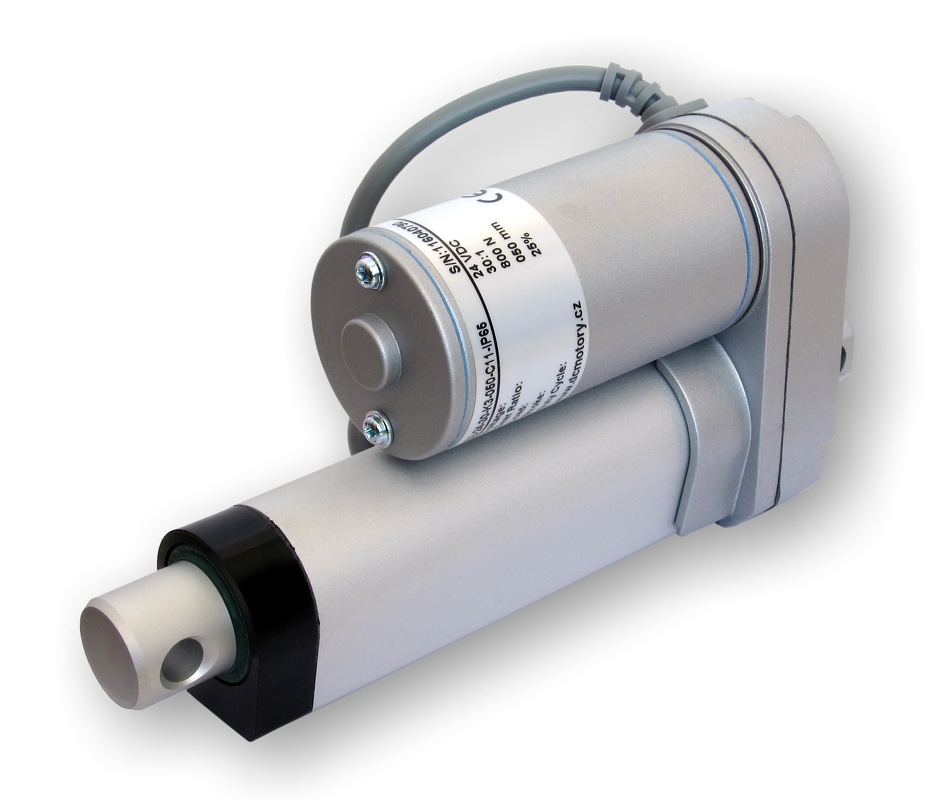

Lineární aktuátor série LD3

Zdvih: 50...300 mm
Síla: 150...1000 N
Rychlost: 5,5...36,5 mm/s
Napětí: 12 a 24 V

  • Lineární aktuátor se stejnosměrným motorem
  • Trapézový (ACME) šroub
  • Čelní převodovka
  • Integrované spínače krajních poloh
  • Nastavení směru pohybu pístu pomocí změny polarity napětí
  • Stupeň krytí IP65
  • Hlučnost ≤70 dB

Možné úpravy: celokovová převodovka, délka zdvihu, délka vodičů, napájecí napětí 36 nebo 48 V, průměr otvoru v pístu...

Parametry aktuátoru

Převodový poměr 5:1 10:1 20:1 30:1 40:1
Maximální síla 150 N 250 N 500 N 800 N 1000 N
Rychlost při max. ztížení 36,5 mm/s 23,5 mm/s 12,3 mm/s 7,5 mm/s 5,5 mm/s
Statické zatížení 500 N 2500 N 2500 N 2500 N 2500 N
Napětí 12 V 24 V 12 V 24 V 12 V 24 V 12 V 24 V 12 V 24 V
Proud při jmenovitým zatížení 2,0 A 1,0 A 2,4 A 1,2 A 2,6 A 1,3 A 2,9 A 1,5 A 2,8 A 1,4 A

Provozní podmínky

  • Zatěžovatel: 25 % (1 min. nepřetržitého provozu v cyklu 4 min.)
  • Životnost: min. 4 000 000 mm
  • Provozní teplota: -25...+65 °C
  • Teplotní třída izolace: F (155 °C)

Materiál

  • Kovová ozubená kola (pouze první je z důvodu snížení hlučnosti z plastu)
  • Vnější tubus a pístnice: eloxovaný hliník
  • Kryt převodovky a motoru: zinková slitina
  • Ocelové vřeteno s plastovou maticí

Rozměry

Zdvih S [mm] 50 100 150 200 250 300
Délka v zasunutém stavu A [mm] 158 209 260 311 362 413
Hmotnost [g] 860 940 1010 1090 1140 1200

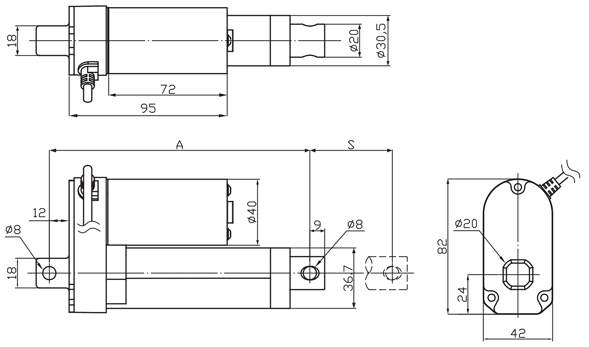

Rozměry aktuátoru LD3
  • Tolerance zdvihu ±3,0 mm
  • Délka kabelu 900 mm
Charakteristika aktuátoru LD3

Příslušenství

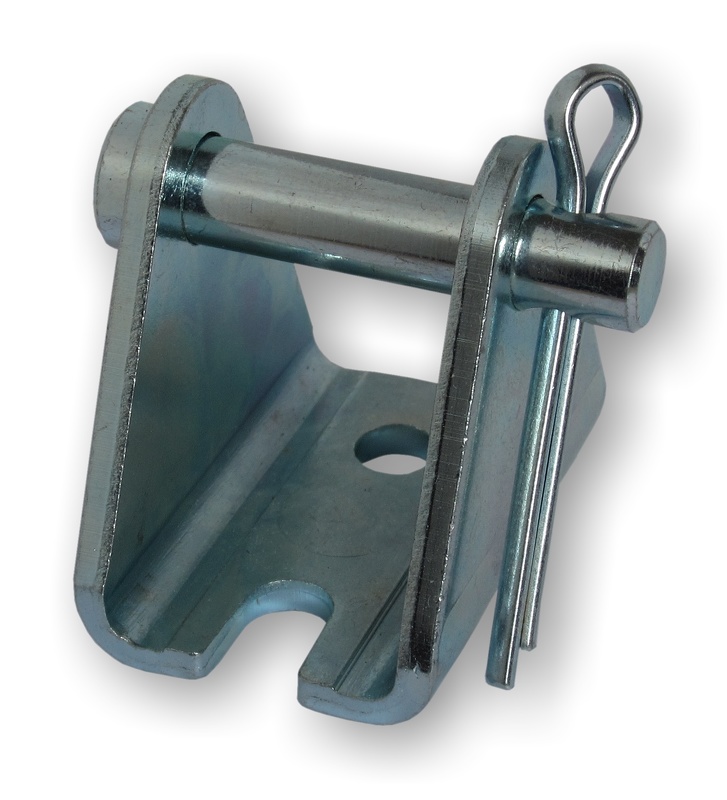

Držák pro lineární aktuátor LD3Svorka pro lineární aktuátor LD3
